一、綜述

QS-D10t～50t型稱重傳感器以貼有應變片的彈性體為敏感原件，在外接激勵電源后，輸出與外加負荷（力）成正比例的信號，它與相應的儀器配套，可廣泛用于汽車衡、配料衡、包裝秤等各種電子衡器和自動稱重系統。此外，還可以選用不同形式的配套儀器，以滿足計量、檢測、調節及控制等其它應用要求。QS-D10t～50t型稱重傳感器精度高，可靠性好，安裝方便，各項性能穩定，具有良好的防塵防潮等措施，可在各種自然環境下正常工作。

二、傳感器簡介:

傳感器彈性體采用優質專用金屬材料，在應變敏感區域表面上粘貼 R1、R2、R3及R4四片（組）應變計，組成惠斯汀電橋，當受外力F作用時，彈性體變形，引起應變計R1、R3受拉伸，電阻值變大；R2、R4受壓縮，電阻值減少，使電橋失去平衡，輸出與外力F成正比的電壓信號。

三、結構特性

傳感器彈性體結構特殊，抗彎、抗扭性好，從而提高傳感的自振頻率和抗倒、抗偏、抗干擾等特性，傳感器安裝連接可采用專用連接構件，安裝方便、可靠。

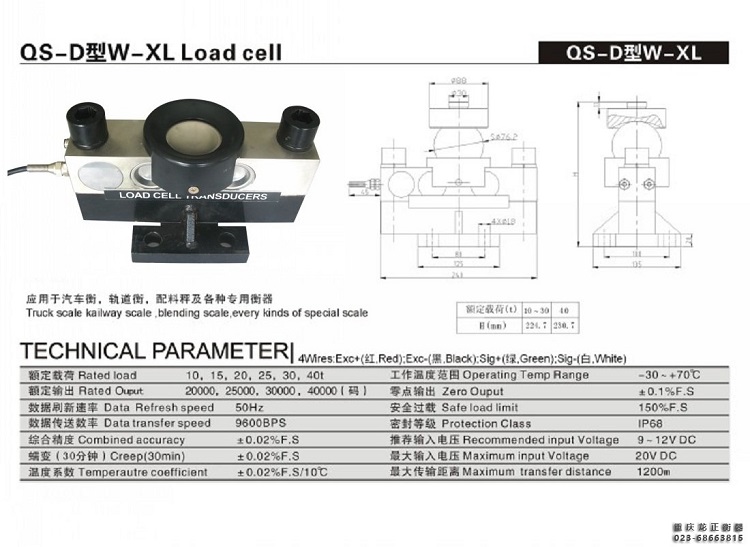

四、主要技術單項指標

模塊有較分辨率：100000碼

數據刷新速率:50HZ 書

通訊波特率：9600BPS

準確度等級：±0.02%F.S

蠕變（30min）: ±0.02 %F.S

溫度系數：±0.02%F.S/10℃

使用溫度范圍：-10℃~+40℃

零點輸出：±0.1%F.S

安全過載密封等級：IP68

推薦輸入電壓：9~12VDC

最大輸入電壓：20DVC
